明渠超聲波流量計在選用時，要考慮到渠內流量的大小以及流量的形態是否能夠形成自由流等各個方面的原因，來對堰槽進行選擇。今天，蘇州三泰測控小編就來給大家介紹一下超聲波明渠流量計和哪種類型的堰槽比較匹配，比較合適！

首先，當渠內流量小于40l/s時，一般選擇直角三角會比較好，大于40l/s時，選擇巴歇爾槽。如果流量大于40l/s。同時渠內水位落差又比較大，建議選擇矩形堰槽，在條件允許的情況下，巴歇爾槽是最好的選擇。巴歇爾槽的水位和流量的關系一定要根據試驗標定出來，對上游行進渠槽要求要低一點。

三角堰和矩形堰的水位和流量關系來源于理論計算，比較容易忽視一些實際使用的條件，會帶來附加誤差。量水堰槽可以用玻璃鋼制作，三角堰和矩形堰的堰口是比較關鍵的尺寸，加工時對準確度要求比較高，朝進水一側的表面一定要平滑。對巴歇爾槽而言，要求槽內尺寸準，內表面平滑，喉道部分屬于關鍵尺寸，要求必須準確！

接下來，小編用圖片來給大家說明：

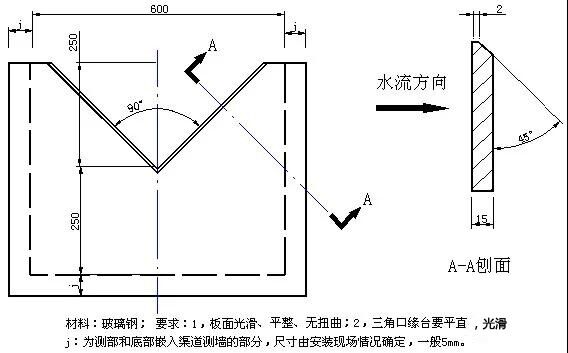

_{圖一、直角三角堰構造}

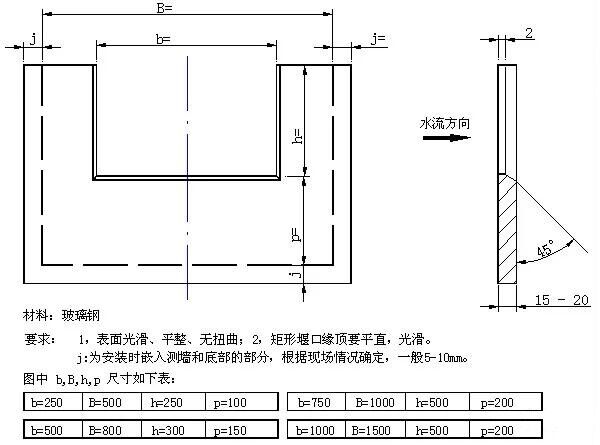

_{圖二、矩形堰構造}

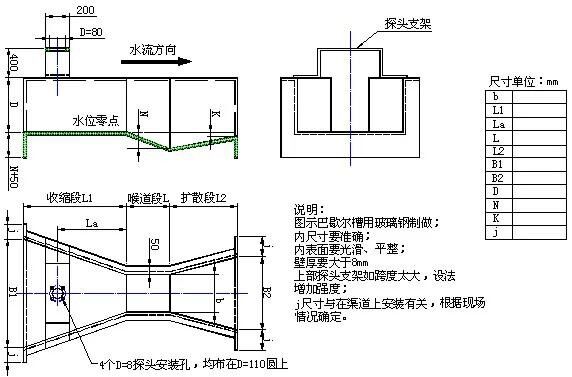

圖三、巴歇爾槽構造

以上，是蘇州三泰測控小編為大家介紹的明渠超聲波流量計的堰槽的選擇的知識，大家還有關于儀表方面的問題，可以來電咨詢我們高級工程師！
